Relevador externo Control de Acceso para esclusa

Precio: $ 1,795 *

Clave 3979

Manual pdf circuito esclusa

Control de 2 puertas

Relevador externo para control de acceso tipo esclusa

Características:

• Voltaje de Entrada: 12V CD
• 4 salidas de relevador para la conexión de chapas magnéticas o contrachapas eléctricas
• 2 salidas de Trigger (pulso positivo 5 V)
• Entrada de sensor de puerta NC / NO (según el tipo de sensor) necesario para su operación
• Requiere sensores de estado de puerta
• Dimensiones: 73x 94 x 20 mm

Los relevadores no tienen voltaje de salida para las cerraduras o electroimanes, el usuario debe agregar una fuente de poder para ellos.

Accesorios faltantes para sistema de esclusas:

• Fuente de poder
• 2 electroimanes
• 2 sensores de apertura de puerta

Diagramas de conexion

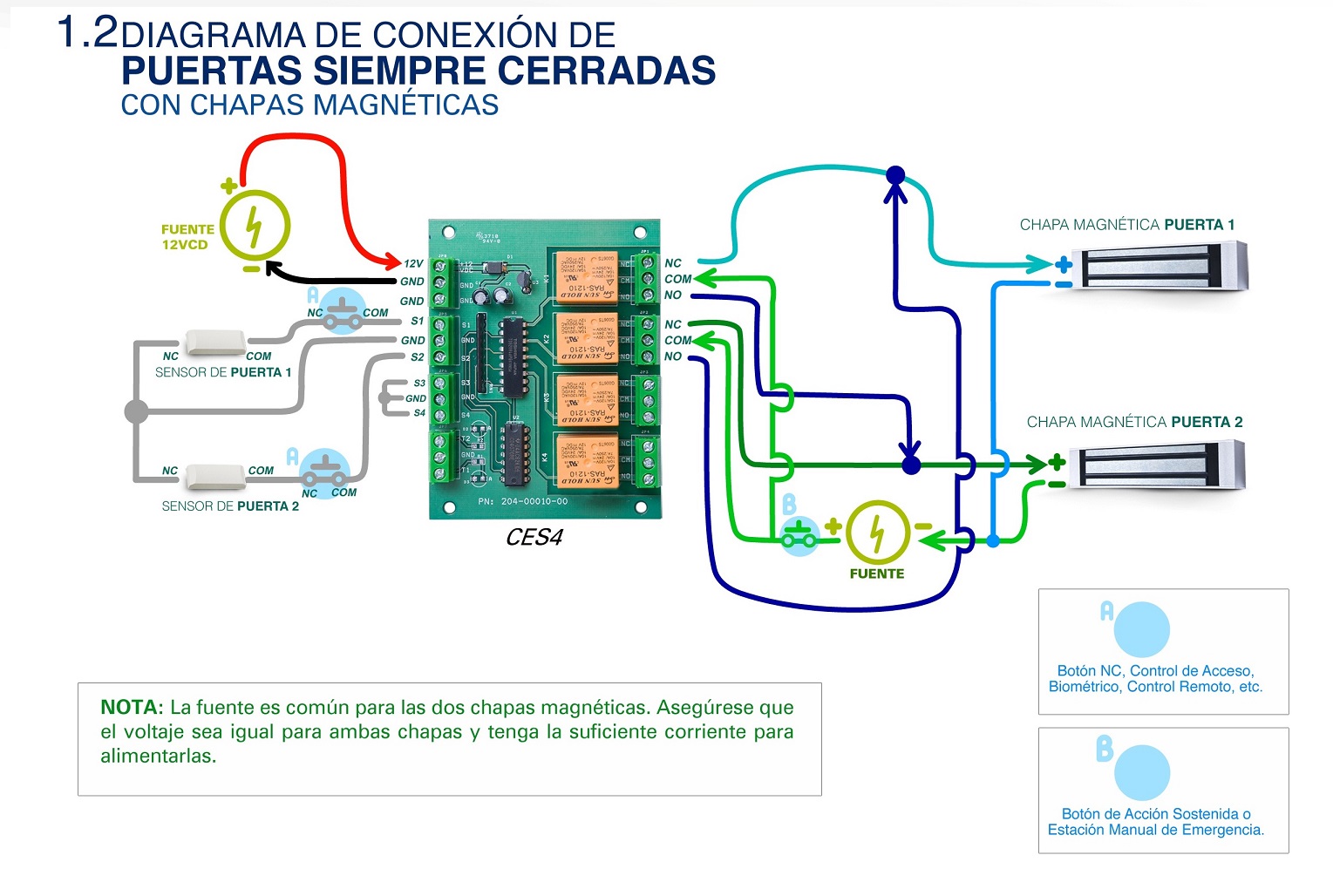

Diagrama conexión esclusa para electroimanes que funcionan con circuito NC normalmente cerrado

La apertura es con botones

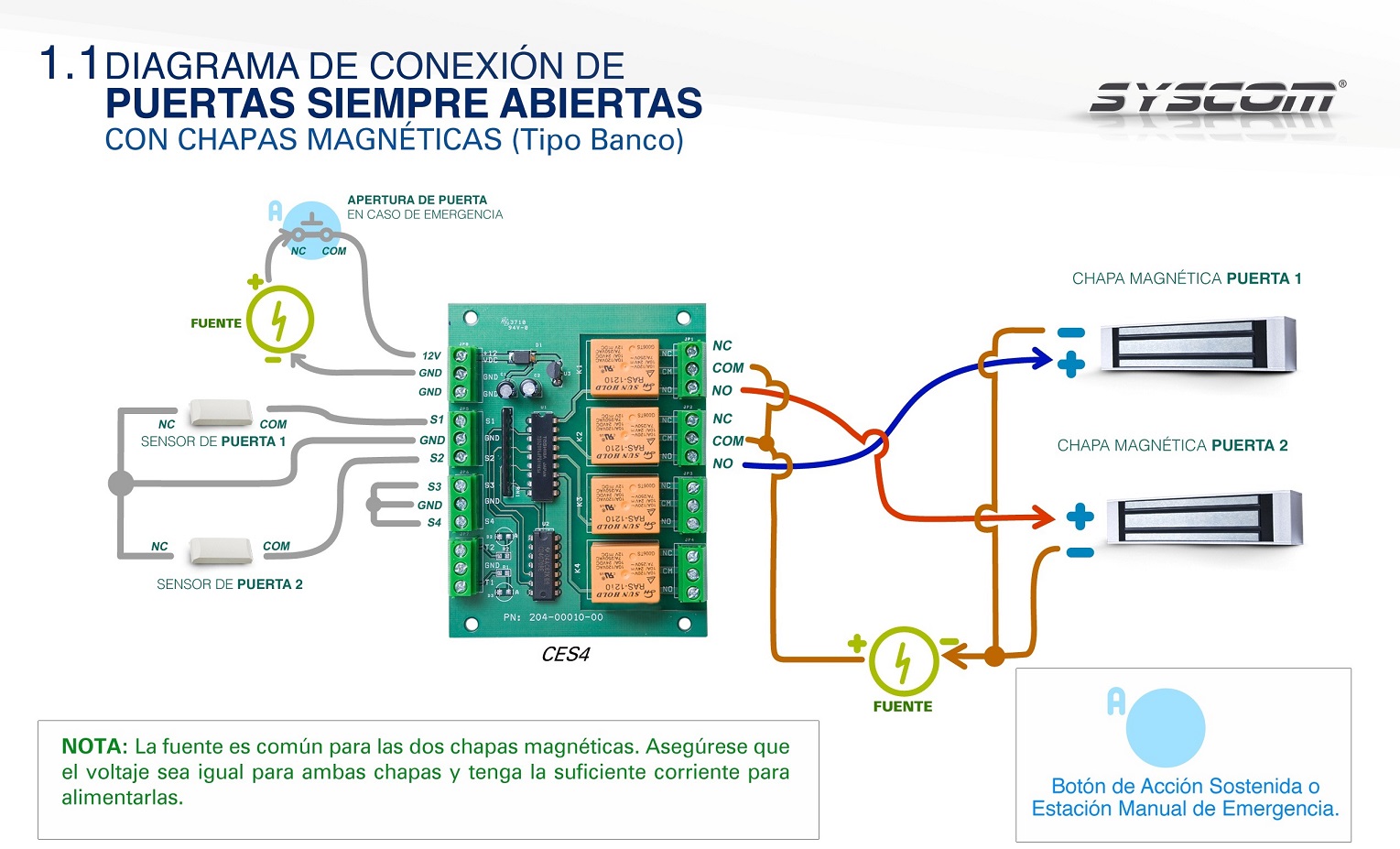

Diagrama conexión esclusa para electroimanes que funcionan con circuito NO normalmente abierto

La apertura la condiciona el sensor de apertura de puerta
